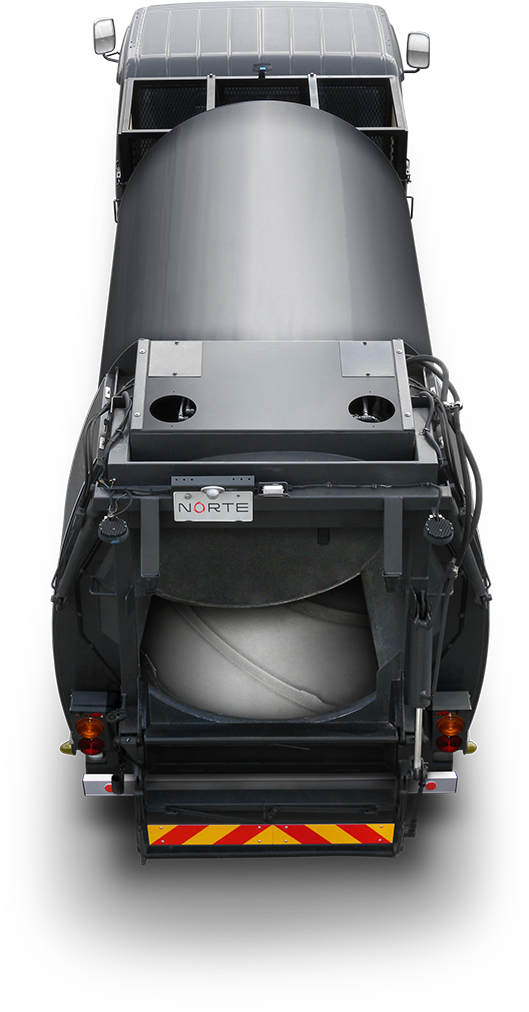

NORTEロータリー塵芥車
revoプレスは、円柱状の荷箱（以下：ドラム）を回転させることで荷物を積み込む、「ロータリー式（荷箱回転式）」という伝統的なシステムを昨今の廃棄物を取り巻く環境とユーザーのニーズにあわせて進化させた製品です。
従来の使い勝手をそのままに、現場での利便性を追求したオプション（キャブバック分別ボックス／サイド分別ボックス…いずれも容量を自由に設定でき、中古車両への増設も可能）など多彩にご用意。更なる利便性の向上に意欲的です。
また、構造をシンプルにすることで、故障の原因・整備の手間を大きく軽減。一方で可能な限り軽量化を図り、塵芥車の弱点でもある「積載量」を極限まで確保することに成功しました。

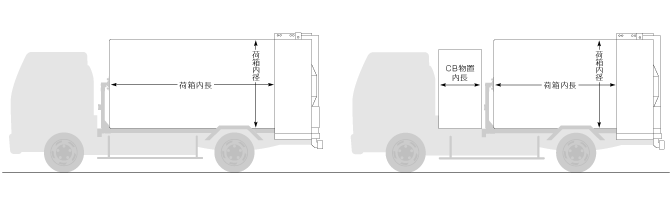

| キャブバック（CB）物置内長 | |||||
|---|---|---|---|---|---|
| 物置なし | 600mm | 700mm | 800mm | ||
| 2トン・10尺ワイド | 荷箱内長 | 2.505m | 1.905m | 1.805m | - |
| 荷箱内径 | 1.770m | 1.770m | 1.770m | - | |
| 容積 | 6.1㎥ | 4.6㎥ | 4.4㎥ | - | |
| 2トン・13尺 | 荷箱内長 | 3.215m | 2.615m | 2.515m | 2.415m |
| 荷箱内径 | 1.660m | 1.660m | 1.660m | 1.660m | |
| 容積 | 6.9㎥ | 5.6㎥ | 5.4㎥ | 5.2㎥ | |
| 2トン・13尺ワイド | 荷箱内長 | 3.315m | 2.715m | 2.615m | 2.515m |
| 荷箱内径 | 1.770m | 1.770m | 1.770m | 1.770m | |
| 容積 | 8.1㎥ | 6.6㎥ | 6.4㎥ | 6.1㎥ | |
※１）架装シャシ、設計変更により諸元数値が変更になる場合がございます。
※２）反転装置を装備した場合、最大積載量は200kg程度減量されます。
※３）反転装置を装備した場合、全長は280mm程度延長されます。
標準装備
-

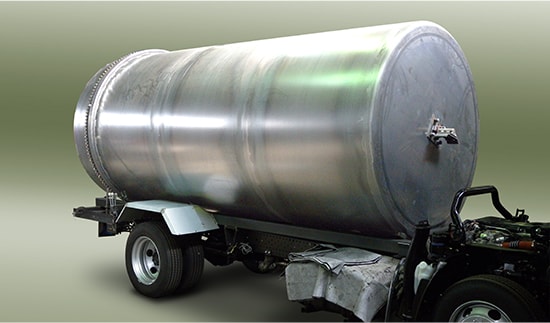

ハガネのドラム
-

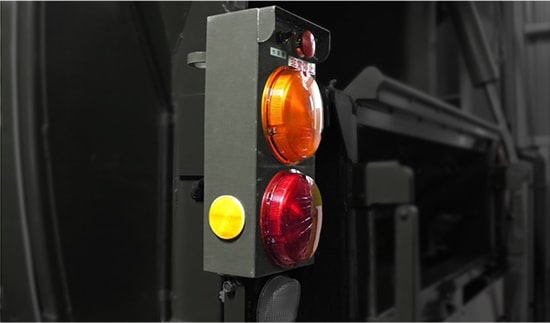

コンパクトテールランプ
オプション装備
-
・キャブバック物置
・サイド物置
・コンテナ反転装置
・ステンレスリアフェンダー
・輝度LED作業灯 -
キャブバック物置
-

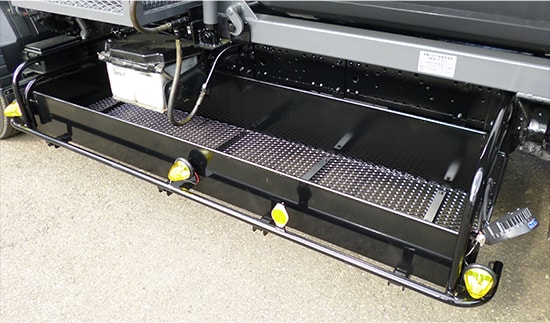

サイド物置
取扱説明書（ダウンロード）
Revised edition in August 2022
「荷箱設計の自由度」が幅広いニーズと作業効率を全力でサポート。

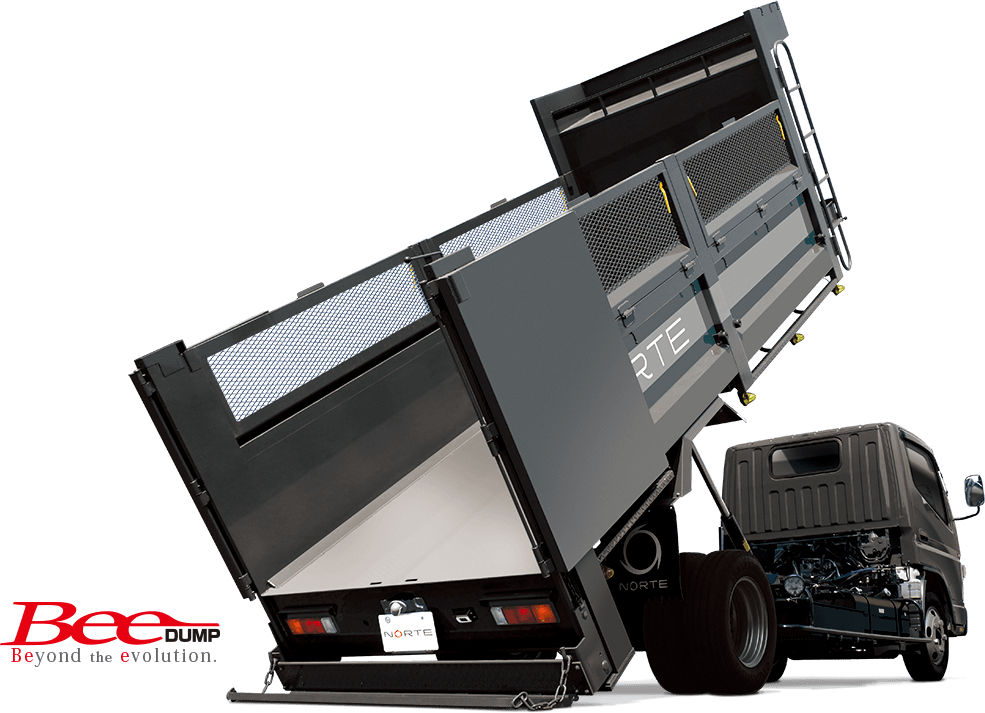

NORTE Beeダンプの「荷箱設計の自由度」が、ダンプの利便性を格段に高めます。
お好みに応じて、ディメンション（＝容積）／開閉扉のレイアウト／リフトの有無／脱着式差枠の有無などを自由に設定可能※です。
現場を選ばない多目的なタイプの荷箱から、特定の現場専用に用途を絞った荷箱まで、幅広いニーズに的確に対応いたします。
※法定範囲内に限る

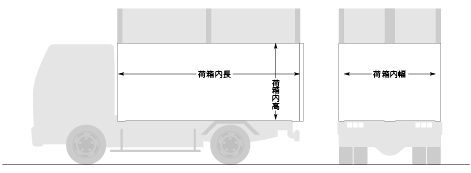

| 差枠なし | 差枠あり | ||
|---|---|---|---|
| 2トン・10尺 | 荷箱内長 | 3.000m | 3.000m |
| 荷箱内幅 | 1.550m | 1.550m | |
| 荷箱内高 | 1.250m | 1.650m | |
| 容積 | 5.8㎥ | 7.7㎥ | |
| 2トン・13尺 | 荷箱内長 | 4.320m | 4.320m |
| 荷箱内幅 | 1.730m | 1.730m | |
| 荷箱内高 | 1.350m | 1.350m | |
| 容積 | 10.1㎥ | 13.1㎥ | |
| 2トン・13尺ワイド | 荷箱内長 | 4.320m | 4.320m |
| 荷箱内幅 | 1.930m | 1.930m | |
| 荷箱内高 | 1.350m | 1.750m | |
| 容積 | 11.3㎥ | 14.6㎥ | |
※１）記載数値はすべておおよそのものです。架装シャシ、設計変更により変更になる場合がございます。
※２）シャシ選定により変動いたします。
※３）リフト装備車の場合、ステップを折りたたんだ状態の数値です。
オプション装備
- ・脱着式差枠＋コンパネ
- ・煽り中折れ仕様
- ・シートデッキ
- ・はしご
- ・サイド物置
- ・サイドステップ
- ・キャブバックスペース
- ・キャブバック物置
- ・荷箱内間仕切り
-
魚アラ車専用オプション
- ・スライド式天蓋ユニット
- ・荷箱オールステンレス化
-

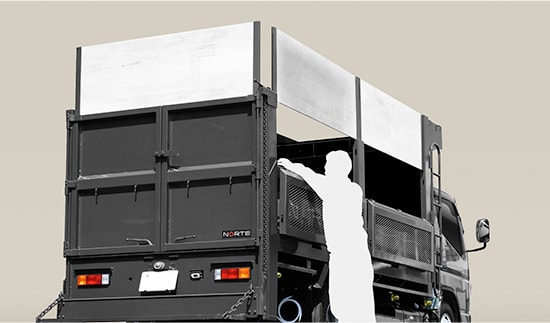

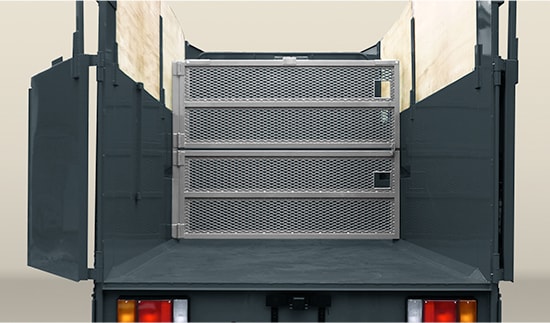

脱着式差枠＋コンパネ
-
煽り中折れ仕様
-

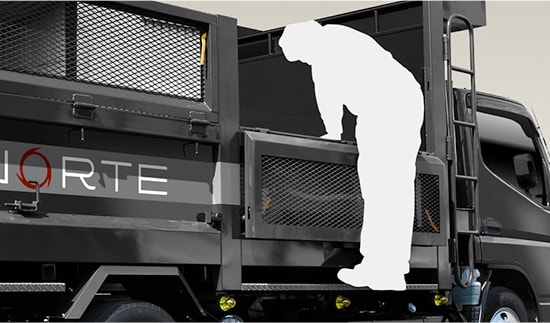

サイド物置
-

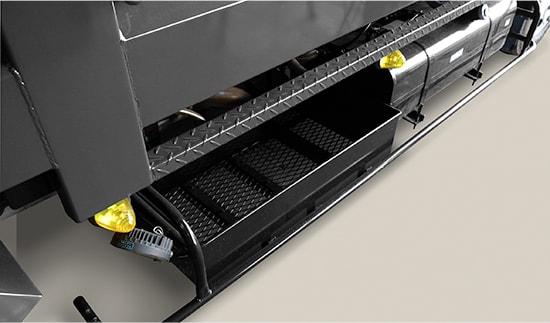

サイドステップ
-

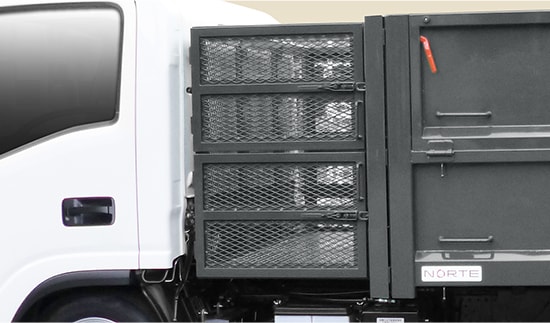

キャブバック物置
-

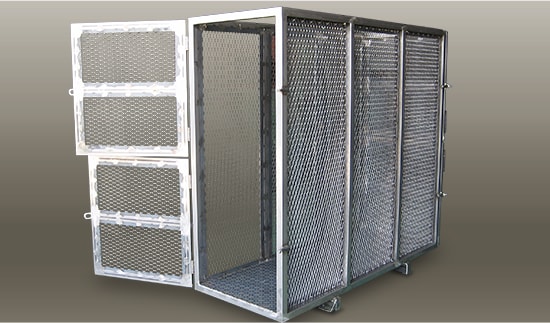

荷箱内間仕切り
